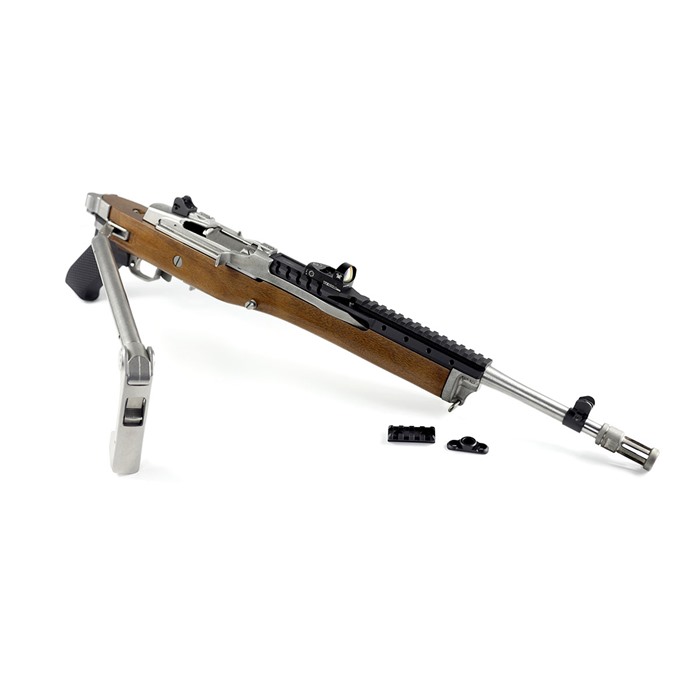

Complete your Ruger® Mini-14® , Mini Thirty® or Ruger® AC-556 with this precision machined direct optic mount solution from Samson. IMPORTANT: The Hannibal Rail is currently offered for 2008 and later Mini-14® or Mini Thirty®, or 2007 and earlier Mini-14® (in both black and natural gray). NOTE - It also fits on the Ruger AC-556. Refer to the Ruger® serial number lookup on their website if you are unsure what year your rifle was manufactured. It is very important that the correct combination of Hannibal Rail and barrel type is used. If during installation there are any fitment concerns, immediately stop and contact Samson Mfg. customer service. Choose 2008 and Later Mini-14® or Mini Thirty® (Black or Natural Gray) if your rifle has a factory flange barrel and a series number beginning with 580 and higher. Choose 2007 and Earlier Mini-14® ONLY (Black or Natural Gray) if your rifle has a factory straight pencil barrel and a series number beginning with 181 and higher, but not including 580 and higher. Directly mount a micro red dot forward of the action without the need for a Picatinny rail clamp adapter. The integrated Picatinny rail on top of the Hannibal Rail is perfect for mounting any accessory your heart desires, and gives your rifle a more tactical look. The included 2" Picatinny rail and QD swivel mount can be attached to the side of the Hannibal Rail for even more accessory mounting options. The Hannibal Rail accepts red dot optics compatible with the following footprints: Trijicon RMR® Leupold DeltaPoint® Pro Vortex VENOM® C-MORE NOTE: With the large number of micro red dots currently available on the market, along with any that may come out in the near future, it is impossible to guarantee that every single one will be compatible with the Hannibal Rail. Whether it’s minor changes in the optic footprint, or differences in the optic mounting screw thread pitch, Samson Mfg. customer service will do everything they can to answer any compatibility questions you may be having. INCLUDES Hannibal rail Barrel clamp 2” Picatinny rail section QD swivel mount Blue thread locker SCREWS: 4X 10-32 x 3/8 low head screw (2X 2” picatinny rail section, 2X QD swivel mount) 4X 6-32 x 3/8 socket head screw (2X barrel clamp, 2X micro red dot optional) 2X MR1 pins (Trijicon RMR®, Leupold DeltaPoint® Pro) 2X MR2 pins (C-MORE, Vortex VENOM®) Hex Wrenches: 9/64” 7/64” 3/32” 1/16” FEATURES Compatible with Samson Mfg’s A-TM Folding Stock (see IMPORTANT information above for Mini-14® and Mini Thirty® compatibility) Replaces factory plastic handguard Mounts directly to barrel, allowing the use of most aftermarket Mini-14® stocks Allows mounting of micro red dot Specifications: Material: 6061-T6 Aluminum Finish: Type III, class 2 anodized finish Length: 9.9” Width: 1.5” Height: 0.7” Weight: 5.6 oz. NOTE: OPTIC NOT INCLUDED
Verbessere deine Ruger® Mini-14® oder Mini Thirty® mit dem HANNIBAL RAIL!
Vervollständige deine Ruger® Mini-14®, Mini Thirty® oder Ruger® AC-556 mit dieser präzise gefrästen, direkten Optik-Montagelösung von Samson. WICHTIG: Das Hannibal Rail wird derzeit für Mini-14® oder Mini Thirty® von 2008 und später sowie für Mini-14® von 2007 und früher (in Schwarz und Naturgrau) angeboten. Hinweis: Es passt auch auf die Ruger AC-556. Überprüfe die Seriennummer deines Gewehrs auf der Website von Ruger, falls du dir nicht sicher bist, in welchem Jahr dein Gewehr hergestellt wurde.
Es ist sehr wichtig, dass die richtige Kombination aus Hannibal Rail und Lauftyp verwendet wird. Wenn während der Installation Bedenken hinsichtlich der Passform auftreten, stoppe sofort und kontaktiere den Kundenservice von Samson Mfg.
- Wähle 2008 und spätere Mini-14® oder Mini Thirty® (Schwarz oder Naturgrau), wenn dein Gewehr einen Werksflanschlauf hat und die Seriennummer mit 580 oder höher beginnt.
- Wähle 2007 und frühere Mini-14® NUR (Schwarz oder Naturgrau), wenn dein Gewehr einen Werksgeraden Bleistiftlauf hat und die Seriennummer mit 181 oder höher beginnt, aber nicht 580 oder höher.
Montiere direkt einen Mikro-Rotpunkt vor dem Verschluss, ohne einen Picatinny-Rail-Klemmadapter zu benötigen. Die integrierte Picatinny-Schiene auf dem Hannibal Rail ist perfekt für die Montage jedes Zubehörs, das du dir wünschst, und verleiht deinem Gewehr ein taktischeres Aussehen.
Die mitgelieferte 2-Zoll-Picatinny-Schiene und der QD-Schwenkhalter können an der Seite des Hannibal Rails angebracht werden, um noch mehr Montagemöglichkeiten für Zubehör zu bieten.
Das Hannibal Rail akzeptiert Rotpunktoptiken, die mit den folgenden Fußabdrücken kompatibel sind:
- Trijicon RMR®
- Leupold DeltaPoint® Pro
- Vortex VENOM®
- C-MORE
HINWEIS: Aufgrund der Vielzahl von Mikro-Rotpunkten, die derzeit auf dem Markt erhältlich sind, sowie derer, die in naher Zukunft erscheinen könnten, ist es unmöglich zu garantieren, dass jeder einzelne mit dem Hannibal Rail kompatibel ist. Ob es sich um geringfügige Änderungen im Optikfußabdruck oder Unterschiede im Gewinde der Optikbefestigungsschrauben handelt, der Kundenservice von Samson Mfg. wird alles tun, um deine Fragen zur Kompatibilität zu beantworten.

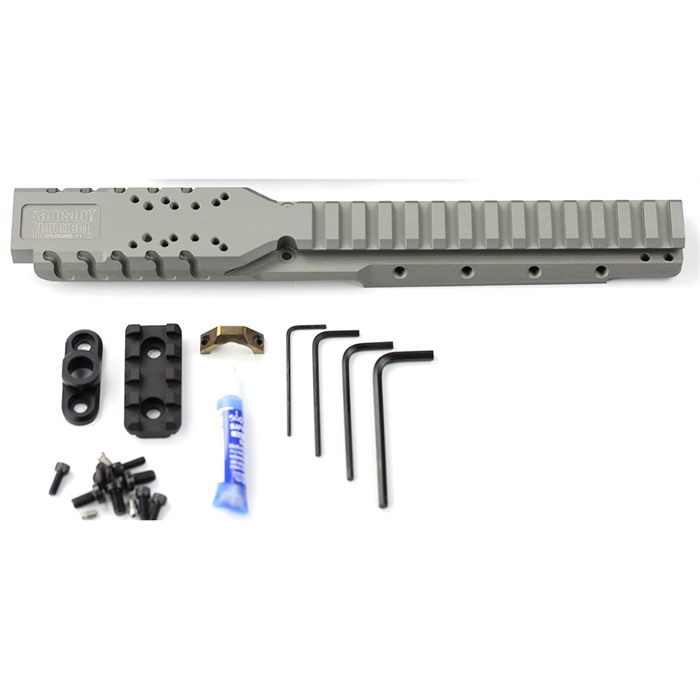

INHALT
- Hannibal Rail
- Laufklemme
- 2” Picatinny Rail Abschnitt
- QD Schwenkhalter
- Blauer Schraubensicherung
SCHRAUBEN:
- 4X 10-32 x 3/8 Senkschraube (2X 2” Picatinny Rail Abschnitt, 2X QD Schwenkhalter)
- 4X 6-32 x 3/8 Innensechskantschraube (2X Laufklemme, 2X Mikro-Rotpunkt optional)
- 2X MR1 Stifte (Trijicon RMR®, Leupold DeltaPoint® Pro)
- 2X MR2 Stifte (C-MORE, Vortex VENOM®)
Inbusschlüssel:
MERKMALE
- Kompatibel mit dem A-TM Klappschaft von Samson Mfg (siehe WICHTIGE Informationen oben zur Kompatibilität mit Mini-14® und Mini Thirty®)
- Ersetzt die Werkskunststoff-Handschutz
- Montiert direkt am Lauf, wodurch die Verwendung der meisten Aftermarket-Mini-14® Schäfte ermöglicht wird
- Ermöglicht die Montage eines Mikro-Rotpunktes
Technische Daten:
- Material: 6061-T6 Aluminium
- Oberfläche: Typ III, Klasse 2 anodisierte Oberfläche
- Länge: 9.9”
- Breite: 1.5”
- Höhe: 0.7”
- Gewicht: 5.6 oz.
HINWEIS: OPTIK NICHT ENTHALTEN
