EGW red dot sights are meant to be installed from the left to the right (with the muzzle facing forward). The dovetail has a progressive taper to allow for easier install. Simply remove the rear sight on your gun and replace it with EGW mount in order to mount your Vortex Viper/Venom, Burris FastFire, or Docter red-dot sight. You can take the mount off and replace your rear sight at any time. Mounting hardware included. Installation Instructions Remove the rear sight* Install the EGW Sight Mount in the dovetail Tighten set screw (if applicable) Place the red dot sight on the EGW Sight Mount (placing a small piece of paper between the red dot sight and the sight mount will make for easier removal and will keep Loctite off of the red dot sight.) Apply blue Loctite to the provided mounting screws Torque mounting screws to 15in/lbs 2 Button Head Cap Screws - Provided for Vortex Viper and Venom Sights 2 Flat Head Cap Screws - Provided for Burris FastFire and Docter Sights The screws that are included with this mount require a 5/64'' allen wrench for installation. Modification of your firearm may nullify the manufacturer's warranty. This product should be installed and checked by a qualified gunsmith. No liability is expressed or implied for damage or injury which may result from improper installation or use of this product. This mount fits: CZ 75 CZ 75 SP-01 CZ 75 SP-01 Phantom CZ 75 SP-01 Shadow* CZ 85 CZ 97B CZ 97D CZ P-01 CZ P-07 (may require fitting due to a variance in dovetail dimensions) CZ P-09 (may require fitting due to a variance in dovetail dimensions) CZ PCR (there will be a gap under the front of the adapter plate) Tristar P120
Die perfekte Lösung für deine CZ 75, 85, P-01 und PCR!

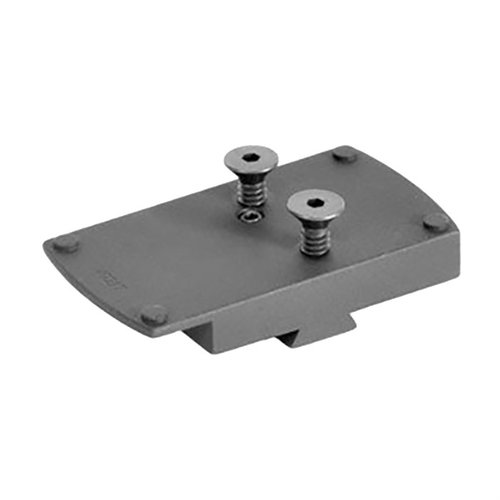

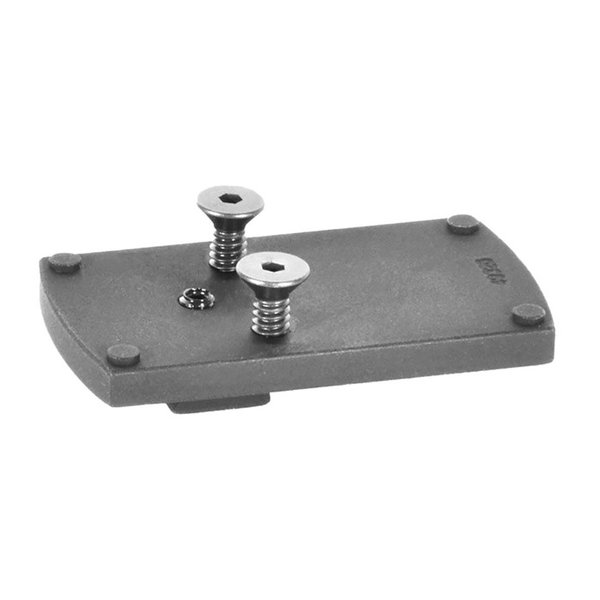

Die EGW Sight Mount für Vortex Viper/Venom ist die ideale Ergänzung für deine CZ 75, 85, P-01 und PCR. Diese Montage ermöglicht es dir, dein Rotpunktvisier einfach und sicher anzubringen.
Produktbeschreibung
Die EGW Rotpunktvisiere sind so konzipiert, dass sie von links nach rechts montiert werden (mit dem Lauf nach vorne gerichtet). Der Schwalbenschwanz hat eine progressive Taperung, die die Installation erleichtert. Entferne einfach das hintere Visier deiner Waffe und ersetze es durch die EGW-Montage, um dein Vortex Viper/Venom, Burris FastFire oder Docter Rotpunktvisier zu montieren. Du kannst die Montage jederzeit abnehmen und dein hinteres Visier wieder anbringen.
Montageanleitung
- Entferne das hintere Visier*
- Installiere die EGW Sight Mount im Schwalbenschwanz
- Ziehe die Set-Schraube fest (falls zutreffend)
- Platziere das Rotpunktvisier auf der EGW Sight Mount (ein kleines Stück Papier zwischen dem Rotpunktvisier und der Montage erleichtert die Entfernung und hält Loctite vom Rotpunktvisier fern.)
- Trage blauen Loctite auf die mitgelieferten Montageschrauben auf
- Ziehe die Montageschrauben mit 15 in/lbs an
2 Button Head Cap Screws - Bereitgestellt für Vortex Viper und Venom Visierungen
2 Flat Head Cap Screws - Bereitgestellt für Burris FastFire und Docter Visierungen
Die mit dieser Montage gelieferten Schrauben erfordern einen 5/64'' Innensechskantschlüssel für die Installation.
Bitte beachte: Änderungen an deiner Feuerwaffe können die Herstellergarantie ungültig machen.
Dieses Produkt sollte von einem qualifizierten Büchsenmacher installiert und überprüft werden.
Es wird keine Haftung für Schäden oder Verletzungen übernommen, die aus unsachgemäßer Installation oder Verwendung dieses Produkts resultieren könnten.
Diese Montage passt auf:
- CZ 75
- CZ 75 SP-01
- CZ 75 SP-01 Phantom
- CZ 75 SP-01 Shadow*
- CZ 85
- CZ 97B
- CZ 97D
- CZ P-01
- CZ P-07 (kann Anpassungen erfordern aufgrund von Abweichungen in den Schwalbenschwanzabmessungen)
- CZ P-09 (kann Anpassungen erfordern aufgrund von Abweichungen in den Schwalbenschwanzabmessungen)
- CZ PCR (es wird eine Lücke unter der Vorderseite der Adapterplatte geben)
- Tristar P120
